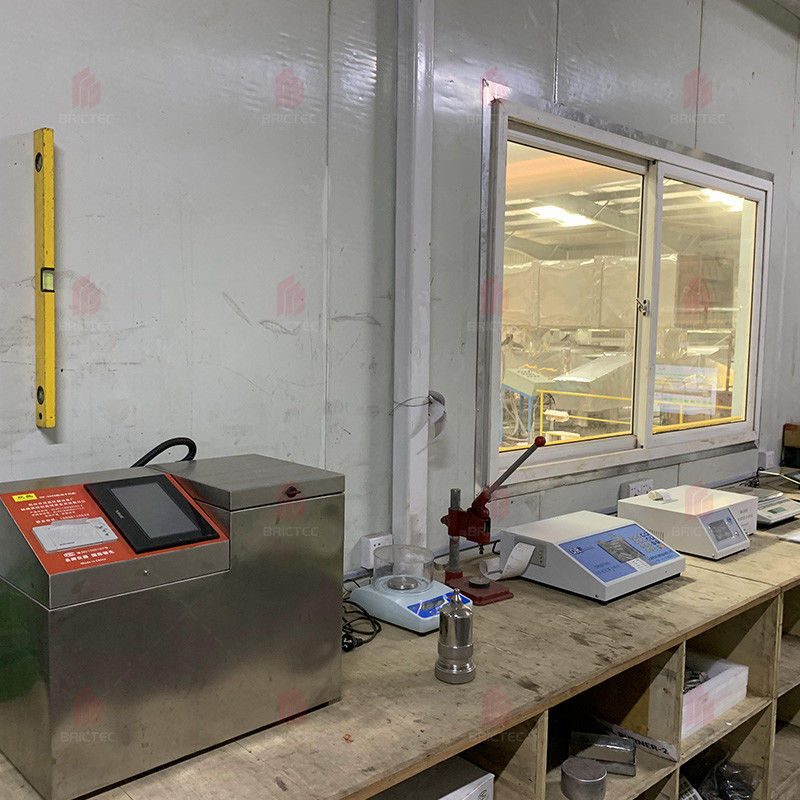

Лабораторное оборудование для анализа материала кирпича и испытаний состава материала

Служба анализа сырья кирпичного кирпича BRICTEC для анализа состава и испытаний

Xi'an Brictec Engineering Co., Ltd. предоставляет ряд услуг по производству кирпича, включая: анализ сырья, проектирование и руководство, поставку аксессуаров, модернизацию и улучшение,управление производствомСреди них анализ сырья помогает четко понять условия сырья клиентов, предоставляя клиентам более профессиональные и точные решения для производства кирпича.

Анализ сырья включает 7 частей:

1. Физические свойства сырья

2Химические свойства сырья

3Свойства сушки

4. Огневые свойства

5Испытание взрыва известняка

6. Испытание глазурирования

7Заключение и предложение

Образец отображения

1. Физические свойства сырья

2Химические свойства сырья

3Свойства сушки

Образованные образцы сушат естественным путем в течение 24 часов, а затем помещают в духовку при 105±5°C в течение 8 часов.и соотношение сжимания линии сушки составляет 1.76%.

4.Свойства сжигания

(1) Печь с температурным градиентом: небольшие образцы (40x20x10 мм) обжигаются в печи с температурным градиентом для измерения температуры обжига и диапазона температур.

Скорость нагрева: < 200°C/ч
Цикл стрельбы: 6 часов
Сохранение тепла: 30 минут
Способ охлаждения: охлаждение до комнатной температуры вместе с печью

Рисунок 1 Небольшие сцинтерованные кирпичи, сжигаемые в температурной печи от 900°C до 1150°C

(2) Скорость сжатия продукта при обжиге и скорость поглощения воды: скорость сжатия продукта при обжиге и скорость поглощения воды измеряются на образцах, обжаренных в градиентной печи,и кривые связи между температурой, поглощение и сжатие воды показаны на рис. 2.

Система сжигания образца приведена ниже (таблица 1) путем сочетания рисунка 2 (кривая сжигания) и условия сжигания образца при различной температуре.

Таблица 1 Система сжигания образцов

(3) Высокотемпературная печь: сушеные образцы были обжарены в высокотемпературной печи в соответствии с обычной системой обжаривания.
Температура комнаты ~ температура обжига 150°C/ч
Температура обжига 1 час изоляции
Охлаждается до комнатной температуры вместе с печью

Образцы глины: небольшой экспериментальный образец сцинтерованного кирпича, обжаренный при температуре 1040 °C
Температура обжига для образца глины определяется при 1040 °C. После обжига цвет образца становится светло-желтым, при нажатии на него звучит четкий звук. Соотношение сжатия образца при обжиге равняется 0.24%.

5.Испытание разрыва известняка

Испытание было проведено на пробках, подвергнутых обжигу, и в малом моделируемом испытании не было обнаружено явления взрыва известняка.

6. Испытание глазурирования

Испытание было проведено на пробках, подвергнутых обжиганию, и в малом моделируемом испытании не наблюдалось явления обморожения.

7Заключение и предложение

(1) Образец глины имеет более высокое содержание CaO, низкую пластичность и низкую чувствительность к сушке.
(2) При выполнении симуляционного испытания мелкомасштабных сцинтерованных кирпичей с 100% глиной в качестве сырья процесс формования довольно сложен, прочность зеленого кирпича на мокрой поверхности слаба,которые должны напомнить клиентуПродуктивность сушки и обжига формованных образцов хороша при умеренной температуре сжигания от 980°C до 1080°C.
(3) При выполнении маломасштабного симуляционного испытания не наблюдалось явления взрыва известняка.
(4) При проведении малых модельных испытаний не было обнаружено явления обморожения.
