Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

Введение в "Шаттл Кинн":

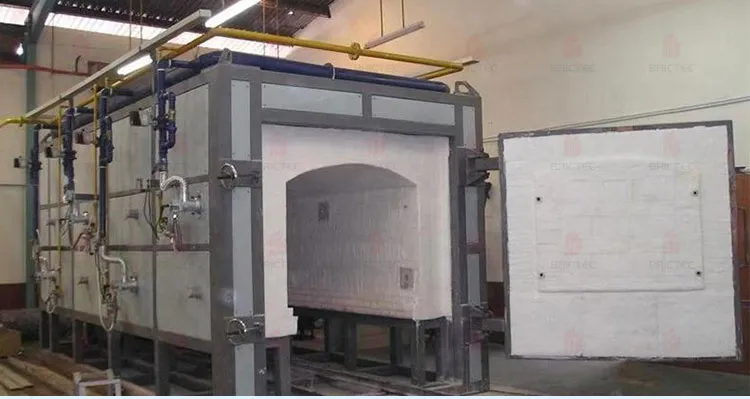

Шаттловая печь - это переменная печь на дне автомобиля, в которую можно загрузить один или несколько вагонов печи." Широко используется в керамике, строительных материалов и смежных отраслей промышленности, шаттловая печь хорошо известна своими отличными характеристиками уплотнения, равномерным распределением температуры и замечательным энергосберегающим эффектом.
Цены на наши продукты настраиваются в соответствии с вашими требованиями к производственной мощности и подробными чертежами проекта, обеспечивая наиболее экономичное решение для вашего кирпичного завода.

1. Фундамент и структура (параметры могут варьироваться в зависимости от проекта)

(1) Фонд:
400 мм железобетона (100 мм C15 основания + 300 мм C20 железобетона), с уплотненным подкладом 3:7 известковой почвы; грунтоподъемность ≥ 8 т/м2.

(2) Тело в печи:

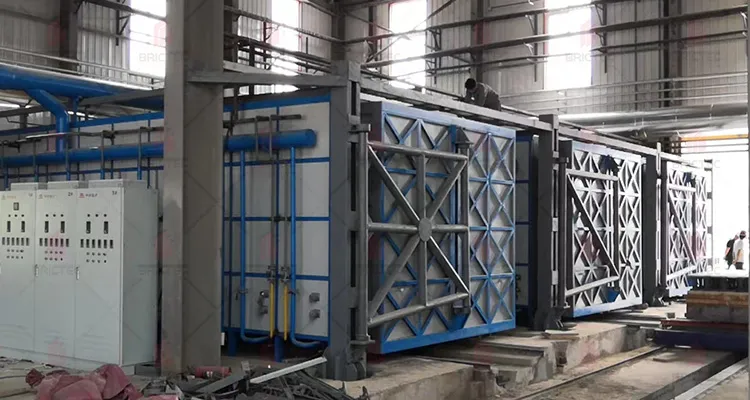

Сварная стальная конструкция с высокой прочностью и антивибрационными характеристиками, оснащенная платформами, лестницами, перилами и инспекционными портами для удобной эксплуатации и обслуживания.

(3) Стены печи:
многослойная композитная конструкция (кордиерит-муллитный кирпич + легкий высокоалюминиевый кирпич + керамическое волокно + стальная плита), толщина около 500-520 мм,обеспечивает отличную изоляцию и тепловую эффективность.

(4) Крыша печи:
Дизайн крыши с аркой, состоящий из кирпича кордиерита-муллита JM26, легкого кирпича с высоким содержанием алюминия и керамического волокна, с общей толщиной около 565 мм.

2Дверь Кильна и автомобиль Кильна

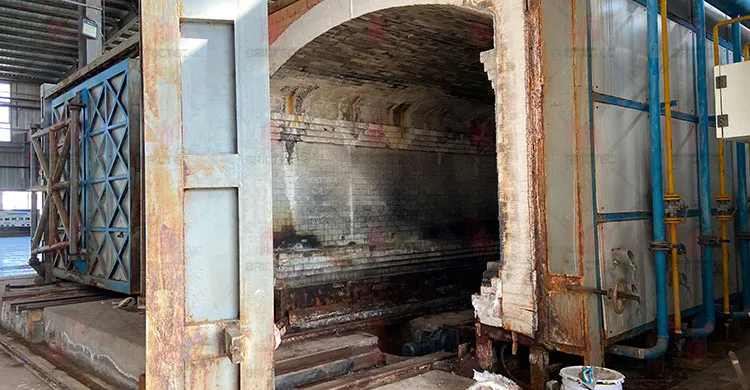

Дверь печи:
Стальная оболочка с железнодорожным движением. Рефрактерная подкладка, такая же, как стены печи, многослойная изоляция, общая толщина около 500 мм; оснащен двигателем, редуктором и приводом передач.

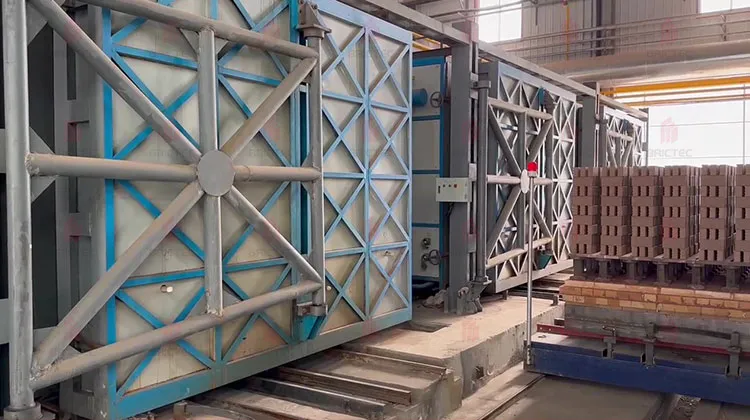

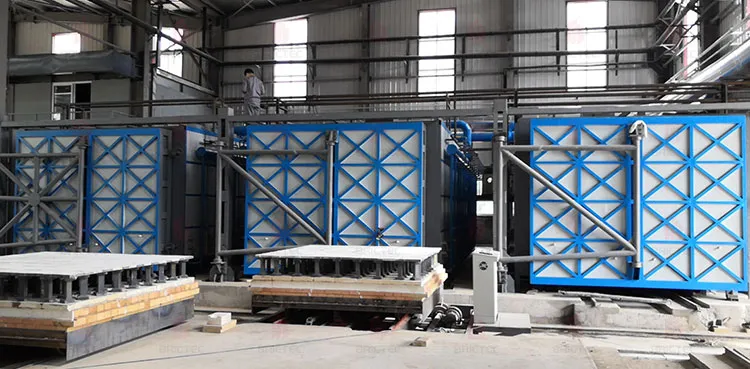

Автомобиль для печи:
Каркас сварный канальной сталью и I-билами, оснащен коленчатыми стальными колесами, 45# стальными осями и высокотемпературными подшипниками. Высокая механическая прочность. Размер автомобиля примерно 3,0 м (L) × 3,15 м (W).Оснащен 4 вагонами для печи (2 внутри, 2 снаружи).

3Система уплотнения

Отличная герметика обеспечивает равномерность температуры и энергоэффективность:

· От двери печи до кузова печи/автомобиль: наполнение волокнистым одеялом + уплотнение лабиринтом;

· Автомобиль от печи к кузову: механическая мягкая уплотнитель;

· От печи до задней стены печи: наполнение огнеупорными волокнами с уплотнением сжатием.

4. Система сгорания

Горят:
20 высокоскоростных горелки, развернутые расположение вдоль нижних боковых стенок, струи вверх.

Режим управления:
Поток газа регулируется вручную счетчиками; высокоскоростные горелки перемешивают атмосферу, улучшая равномерность температуры печи.

Система трубопроводов:

· Система воздуха: трубопроводы из нержавеющей стали, централизованное воздухоснабжение, вентиляторы 2 × 11 кВт (один в режиме ожидания), каждый с преобразователем частоты.

· Газовая система: бесшовные стальные трубопроводы, оснащенные клапанами отключения, фильтрами, электромобильными клапанами безопасности и рельефными клапанами.

5Выхлопная система

Конструкция заднего нижнего выхлопа: горячие газы текут вверх через конвекционное отопление, затем проходят через трубы под вагоном печи к выхлопной шлюзу, наконец, извлекаются вентиляторами с индуцированным потоком.
Оборудована выхлопными вентиляторами мощностью 2 × 15 кВт (один в режиме ожидания), а также холодным воздушным амортизатором и контролем температуры для безопасной работы.

6. Контрольные и эксплуатационные функции

· 20 горелки, разделенных на 5 температурных зон, с автоматическим регулированием для равномерного нагрева.

· Продукты загружаются/разгружаются за пределами печи, что снижает интенсивность труда и потерю тепла.

· Более низкое потребление энергии по сравнению с традиционными печами с низким потоком.

· Гибкий для различных процессов обжига.

7Основные преимущества

· Отличная однородность температуры, идеально подходит для высококачественного обжига.

· Высокая герметичность предотвращает утечку воздуха, повышая энергоэффективность.

· Прочная и прочная конструкция с легким обслуживанием и длительным сроком службы.

· Высокоскоростные горелки и оптимизированная компоновка обеспечивают полное сжигание и быстрое нагревание.
