Принципиальные и основные преимущества сушильного циклона для двухступенчатой ​​производственной линии схватывания и обжига

Циклон является основным оборудованием сушильного отделения двухступенчатой ​​линии схватывания и обжига пустотелых блоков и тонкостенного перфорированного кирпича. В первую очередь он используется для динамичного, равномерного распределения воздуха и замены влажного воздуха внутри сушильной камеры. Он эффективно решает такие проблемы, как неравномерная продувка воздухом, несбалансированное содержание влаги в сырых продуктах, растрескивание и деформация, возникающие при традиционных методах сушки. В частности, он хорошо подходит для крупномасштабного производства сырцов с высокой скоростью отверстий и высокой чувствительностью к сушке.

I. Принцип работы

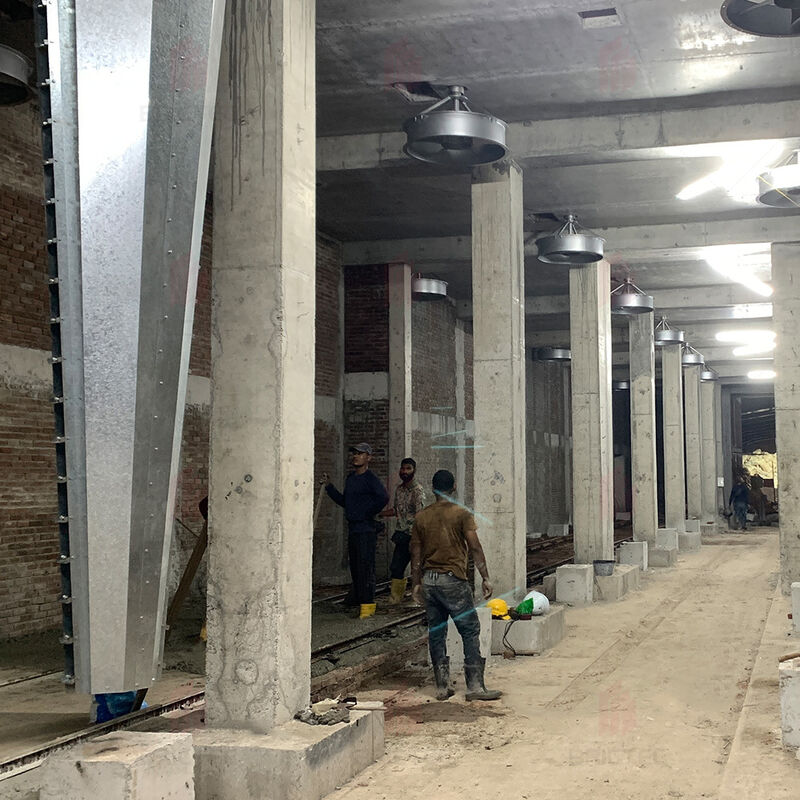

Циклон состоит из частотно-регулируемого двигателя, рабочего колеса, восьмиугольного конического воздуховода, регулируемых воздухоотражателей и реечного механизма поворота. Двигатель приводит во вращение крыльчатку, создавая отрицательное давление, которое извлекает осушающую среду и формирует циркулирующий поток воздуха. Точная подача воздуха достигается за счет регулируемых зазоров с обеих сторон, а движение по всему охвату на 180° осуществляется за счет механических колебаний, устраняя мертвые зоны при сушке и обеспечивая равномерный поток воздуха и распределение тепла к сырым продуктам. Оборудование имеет модульную взаимосвязанную конструкцию, в которой один привод может синхронно управлять 4–5 циклонами, обеспечивая баланс между производительностью сушки и экономией капиталовложений.

II. Точный контроль сушки в зависимости от этапа (основная технология)

Процесс сушки зеленых тел состоит из трех стадий: нагрева, постоянной скорости и скорости падения. На основе данных испытаний сырья наша компания применяет дифференцированную стратегию контроля воздуха и температуры на каждом этапе, чтобы обеспечить стабильность сушки:

1. Этап нагрева (мягкий поток воздуха с сохранением влаги):На начальном этапе зеленые тела очень чувствительны и склонны к растрескиванию. Система перекрывает подачу горячего воздуха, уменьшает поступление свежего воздуха и использует режим мягкого воздушного потока, постоянной температуры и удержания влаги. В сочетании с точным регулированием скорости с помощью частотно-регулируемого привода это предотвращает слишком быстрое испарение поверхностной влаги и образование трещин.
2. Стадия сушки с постоянной скоростью (сбалансированное осушение):На этом этапе внутренняя и внешняя влага испаряются одновременно. Частотно-регулируемый привод обеспечивает стабильную подачу воздуха, быстро и равномерно удаляя свободную поверхностную воду, поддерживая баланс между диффузией тепла и влаги и устраняя дефекты сушки.
3. Стадия сушки с падающей скоростью (стационарная отделка):Остается лишь небольшое количество адсорбированной влаги, а зеленые тела больше не сморщиваются и не трескаются. Система работает стабильно в нормальном режиме, тщательно высушивая остаточную влагу, чтобы обеспечить соответствие влажности сырой массы стандарту, не влияя при этом на последующий процесс обжига.

III. Конфигурация оборудования и параметры процесса

Оборудование предназначено для стандартных сушильных камер и сушильных машин, параметры которого проверены в ходе серийного производства. Расстояние между циклонами составляет 4,3–5,2 м, подходит для стандартных зеленых лотков высотой до 2 м. Четыре-пять циклонов работают синхронно с полным охватом 180°. Годовая производственная мощность одной линии может превышать 300 000 м³. В электрической системе управления используются ПЛК Siemens и основные компоненты Schneider, обеспечивающие стабильную работу и надежную защиту от помех, что делает ее подходящей для долгосрочного, непрерывного, автоматизированного производства.

IV. Оптимизация оборудования и повышение надежности

В ответ на распространенные в отрасли долгосрочные эксплуатационные проблемы в оборудование были внесены три ключевые оптимизации, обеспечивающие стабильную работу на месте и чрезвычайно низкий уровень отказов:

1. Оптимизация смазки:Была добавлена ​​направляющая для масла и улучшена структура смазки. Регулярный осмотр и пополнение смазки удобны и эффективно снижают износ высокоскоростных подшипников.
2. Оптимизация сборки:Строгий контроль концентричности системы валов в сочетании с 24-часовыми заводскими испытаниями при полной нагрузке устраняет резонанс, вибрацию и эксцентриковый износ.
3. Обновление материала:Главный вал изготовлен из высокопрочной легированной конструкционной стали и подвергнут термообработке, что обеспечивает высокую устойчивость к крутящему моменту и устойчивость к разрушению, что значительно повышает механическую стабильность оборудования.

В. Бриктек Резюме

Вся система сушильных циклонов разработана по индивидуальному заказу на основе испытаний сырья, что отличает ее от сушильного оборудования общего назначения. Сначала проводятся испытания сырья, а затем согласовываются параметры процесса, и система точно адаптируется к производству высокочувствительного тонкостенного и перфорированного кирпича. Он эффективно уменьшает такие проблемы, как растрескивание, деформация и неравномерное содержание влаги в сырых заготовках, что приводит к высокому выходу готовой продукции и низким затратам на эксплуатацию и техническое обслуживание. Оно служит основной гарантией стабильной, энергоэффективной и высокопроизводительной работы полностью автоматических двухэтапных производственных линий по настройке и обжигу.
